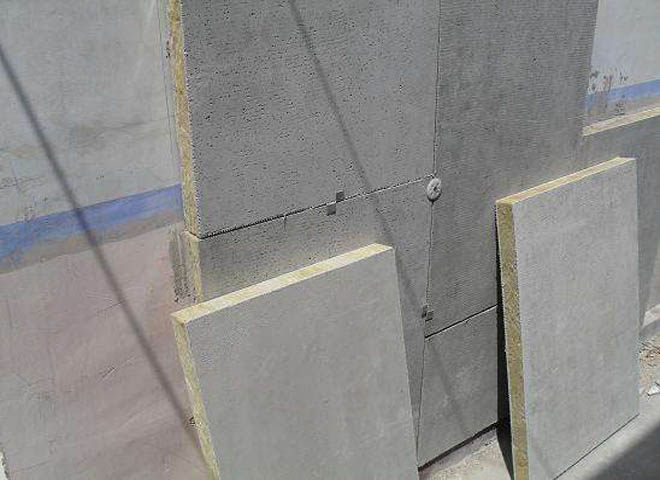

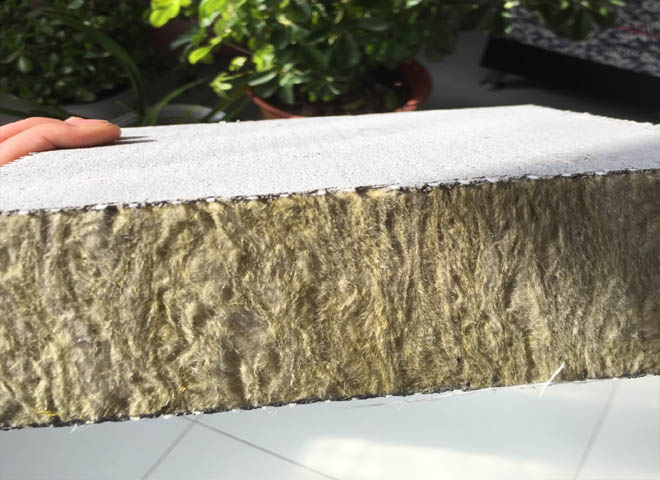

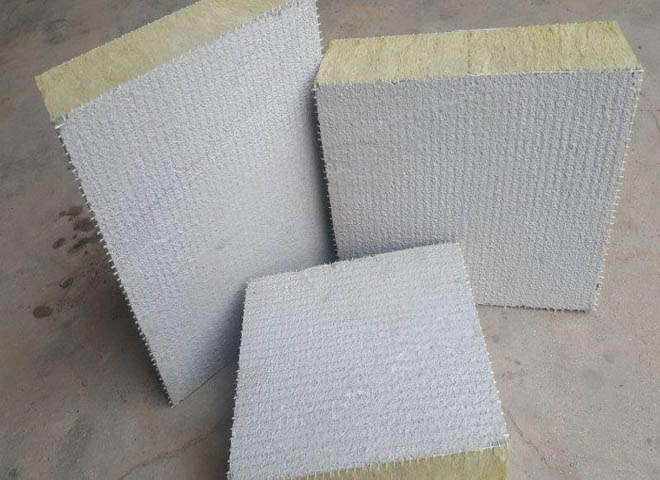

外牆岩棉複合闆是在岩棉纖維中(zhōng)加入适量粘結劑、防塵劑、憎水劑等外加劑，經過壓制固化可(kě)制成具(jù)有(yǒu)一定強度的岩棉複合闆。根據目前的生産(chǎn)工(gōng)藝，可(kě)分(fēn)為(wèi)沉降法岩棉複合闆、擺錘法岩棉複合闆和三維法岩棉複合闆。
1、沉降法工(gōng)藝的主要生産(chǎn)流程是高溫熔體(tǐ)經離心吹制，形成岩棉纖維，在沉降室的輸送帶上堆積，達到一定厚度以後，經過加壓輥進入固化爐，沉降室法岩棉的纖維為(wèi)平面分(fēn)布，密度和粘結劑的均勻性較差，影響闆的抗壓性能(néng)和層間結合強度。
2、擺錘法是在沉降法的基礎上，岩棉複合闆通過改進收棉方法，先由捕集帶收集較薄的岩棉層，經擺錘的逐層疊鋪，達到一定的層數和厚度，再由加壓輥進行壓制，進入固化爐固化，再經冷卻、切割、包裝(zhuāng)等工(gōng)序制成成品。這種方法改善了棉層及所含的粘結劑的均勻程度，并且由于棉層疊鋪時産(chǎn)生的斜度，纖維呈部分(fēn)豎向分(fēn)布，因而抗壓強度和層間結合強度得到提高。
3、三維法是把擺錘法疊鋪形成的未固化岩棉層，通過機械方法改變棉層的分(fēn)布方向，從而形成高強度的三維岩棉複合闆産(chǎn)品，三維法岩棉纖維呈三維分(fēn)布，抗壓強度高，不易分(fēn)層和剝離。

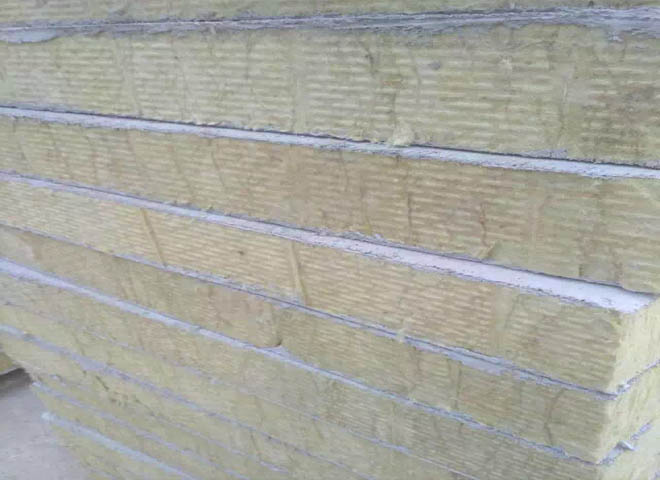

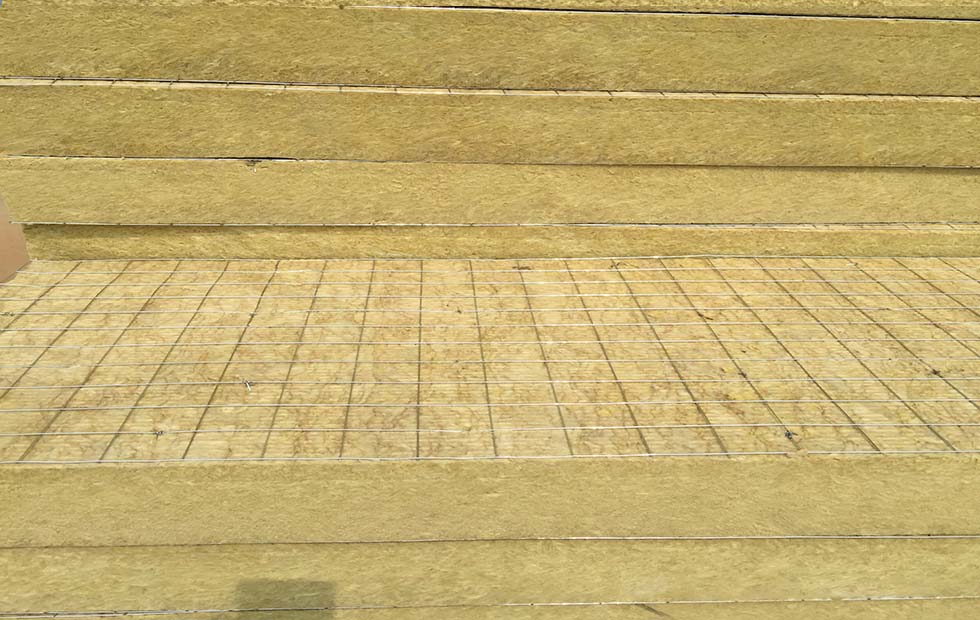

通過這3種方法生産(chǎn)出來的
岩棉複合闆在物(wù)理(lǐ)性質(zhì)上有(yǒu)較大的差别，沉降法岩棉複合闆基本上沒有(yǒu)抗剝離強度，而擺錘法岩棉複合闆的抗剝離強度大于14 kPa，三維法岩棉複合闆的抗剝離強度大于22kPa，10%壓縮量的壓縮強度沉降法岩棉複合闆不到20 kPa，而擺錘法岩棉複合闆可(kě)達40 kPa以上，三維法岩棉複合闆則可(kě)達到60 kPa以上。
采用(yòng)完全浸入法測定岩棉複合闆的吸水性，沉降法岩棉複合闆的吸水量是其自身重量的幾十倍，而且吸入的水分(fēn)在十幾天過後也不能(néng)完全排除，擺錘法岩棉複合闆的吸水量比較小(xiǎo)，是其自身重量的幾倍，三維法岩棉複合闆的吸水性與聚苯闆差不多(duō)，吸水率很(hěn)小(xiǎo)。因此，根據不同的需求，我們可(kě)以運用(yòng)不同的方法，制作(zuò)不同要求的岩棉複合闆，減少了材料的浪費。
